详解交换机虚拟化技术VRRP、堆叠、M-LAG及其区别

作为网络应用非常广泛的一项技术，交换机的“虚拟化”越来越受关注。各交换机厂家也都推出了自己的虚拟化技术，那么这些虚拟化技术的区别在哪，又分别适用哪些场景?下面，智月信息交换机产品经理带大家了解VRRP、堆叠、M-LAG这三种网络虚拟化技术以及它的使用场景，帮助深入了解虚拟化技术及其应用。

一、VRRP技术

定义：虚拟路由冗余协议VRRP，通过把几台设备联合组成一台虚拟的路由设备，将虚拟路由设备的IP地址作为用户的默认网关实现与外部网络通信。

该技术是使用比较早的网络可靠性技术，将多台物理设备配置对外呈现一个VRRP备份组，正常情况下由主设备负责转发数据流。当主设备故障时，会选择备组里优先级较高的设备为主设备继续负责转发数据流，实现网关的冗余备份功能，同时达到链路的冗余功能。

二、堆叠技术：

定义：所谓堆叠，是指把多个支持堆叠特性的单机设备组合在一起，从逻辑上合为一台整体设备。堆叠没有建立前，每台交换机都是单独的实体，有自己独立的IP地址，对外体现为多台交换机，用户需要独立的管理所有的设备，堆叠建立后系统整体对外体现一个全局的IP地址和MAC地址。

在堆叠系统有三种角色：

主交换机：负责整个堆叠系统的管理，只有一台；

备交换机：是主交换机的备份，只有一台，当主交换机故障时，备交换机接管主交换机所有业务；

从交换机：系统中除了主交换机、其余都是从交换机（备交换机又是从交换机），主要是实现二层MAC地址以及三层单播与组播路由的分布式转发。

三、M-LAG技术：

定义：即跨设备链路聚合组，是一种实现跨设备链路聚合的机制，能够实现多台设备间的链路聚合，从而把链路可靠性提高到了设备级，组成双活系统。

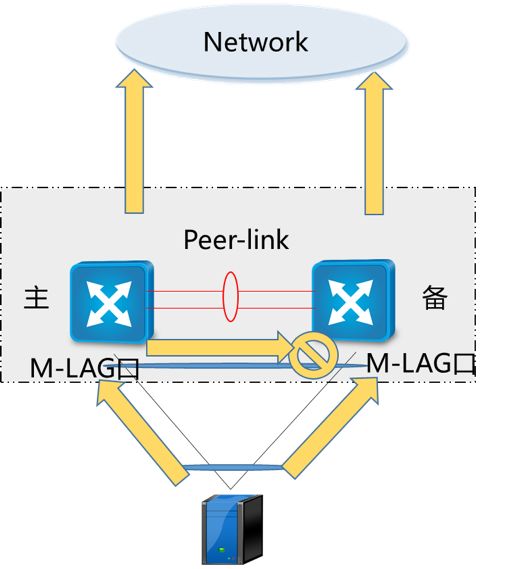

流量正常转发模型：

1.服务器侧上行的流量，基于流负载分担到两台M-LAG设备上；

2.流量转发到M-LAG的成员设备上，不管是上行还是下行，都是本地优先转发；

3.广播流量会经过peer-link，peer-link与双归的M-LAG成员口是单向隔离的（peer-link进的流量，不可以从M-LAG相应的成员口出）。

流量故障转发模型：

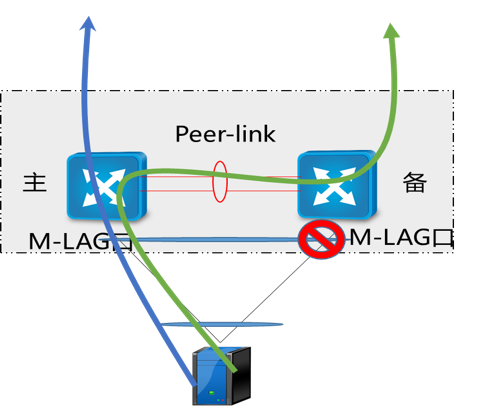

1. 支持M-LAG成员口故障后，需要放开Peer-link与另一侧成员口的隔离，让流量可以绕行，如下：

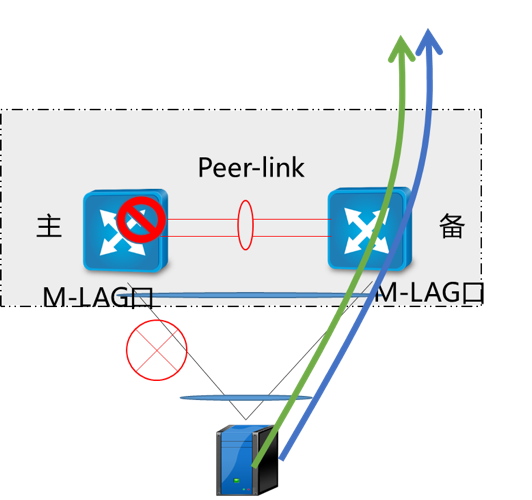

2.支持peer-link故障后，联动备设备上所有物理口Down，只保证主设备可以正常转发；

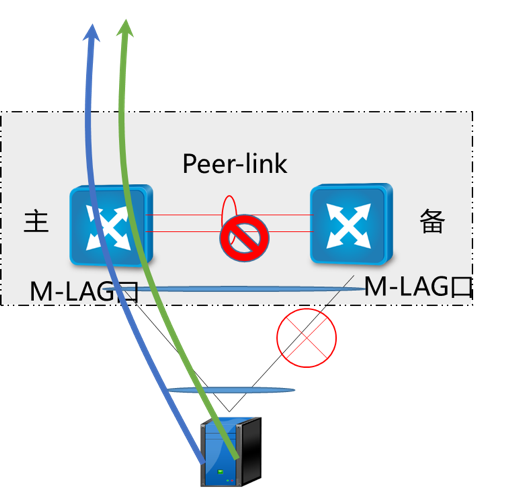

3.单台设备掉电，正常设备继续转发报文。

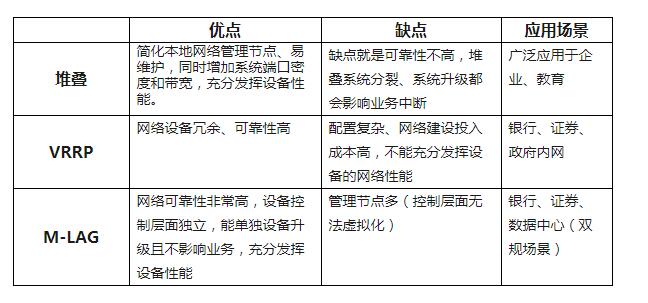

四、VRRP技术、堆叠以及M-LAG虚拟化技术对比及适用场景：
